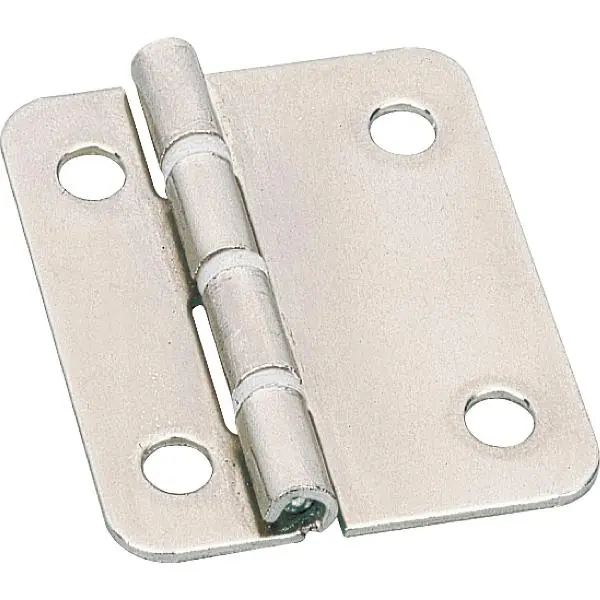

Závěs pro skládané dveře Hettich 625, 50 mm, 180 °, ocel, ponikl. Pouze Dnes

Popis

• závěs 625 je obzvláště vhodný pro skládané dveře
• dobré vlastnosti při chodu dané otěruvzdornými mezikroužky s otočným ložiskem

Stanovení polohy přesazeného čepu:
1) jednu polovinu dveří přiložit se 110° závěsy na korpus a nastavit mezeru
2) druhou polovinu dveří namontovat pomocí vodicích a pojezdových dílů na pojezdový a vodicí profil a nastavit mezeru mezi čely/křídly (podlouhlými otvory ve vodicích a pojezdových dílech)
3) obě poloviny dveří posunout do otevřené polohy (viz. skica)
4) zaměřit rozměr X na vnější hranu dveří
5) rozměr L je požadovaná mezera mezi čely/křídly
6) polovina předsazení dveří (rozměr X) plus polovina mezery mezi křídly (rozměr L) dávají dohromady průměr čepu. Průměr čepu = (X + L) / 2
